入门级通俗理解电机原理（附各类电机动态图解析）

发布日期： 2026-05-11

对于很多小白来说，电机似乎是个充满“科技感”的复杂设备，总觉得它的原理晦涩难懂，动辄涉及复杂的物理公式和专业术语。其实不然，所有电机的核心原理都能一句话讲透，再结合常见电机的结构和动态过程，哪怕是零基础也能轻松理解。今天，我们就用最通俗的语言，一次性讲清电机的根本原理、常见类型、工作过程，还会还原各类电机的动态逻辑，帮你彻底搞懂“电机为什么会转”。

一、电机最根本原理：一句话读懂核心逻辑

不管是玩具里的小电机，还是工厂里的大电机，甚至是新能源汽车的驱动电机，核心原理都只有一个：电生磁 → 磁与磁“同性相斥、异性相吸” → 产生拉力/推力 → 电机轴就转动起来了。

其实这背后只需要用到高中两个基础知识点，不用死记硬背，理解就好：

1. 通电导线在磁场中会受力（也就是安培力）：可以简单理解为，一块磁铁会主动“推”或“拉”通电的电线；

2. 电流能产生磁场（右手螺旋定则）：一圈线圈通上电，就相当于一块小型磁铁，有自己的N极和S极。

再进一步拆解，电机的本质就是“线圈＋磁铁＋不停换方向（换向）”，通过持续切换磁场方向，让拉力和推力永远朝着同一个方向，带动电机轴持续旋转。而所有电机，无论大小、类型，都离不开两个核心部件：

- 定子：固定不动的部分，负责提供基础磁场，要么是永磁体，要么是通电线圈；

- 转子：能够转动的部分，要么是线圈，要么是永磁体，核心作用是被定子的磁场“推着”或“拉着”转动。

掌握了这个核心逻辑，再看任何一种电机，都能快速抓住它的工作本质。下面我们就来拆解日常最常见的6大类电机，结合动态过程，一步步看懂它们的区别和应用。
入门级通俗理解电机原理(附各类电机动态图解析)

二、6大类常见电机：通俗原理+动态还原+应用场景

（一）直流有刷电机：玩具、小风扇的“主力军”

直流有刷电机是最基础、最常见的电机，我们小时候玩的遥控车、家里的小风扇、电动牙刷，大多用的是它，结构简单到一眼就能看懂。

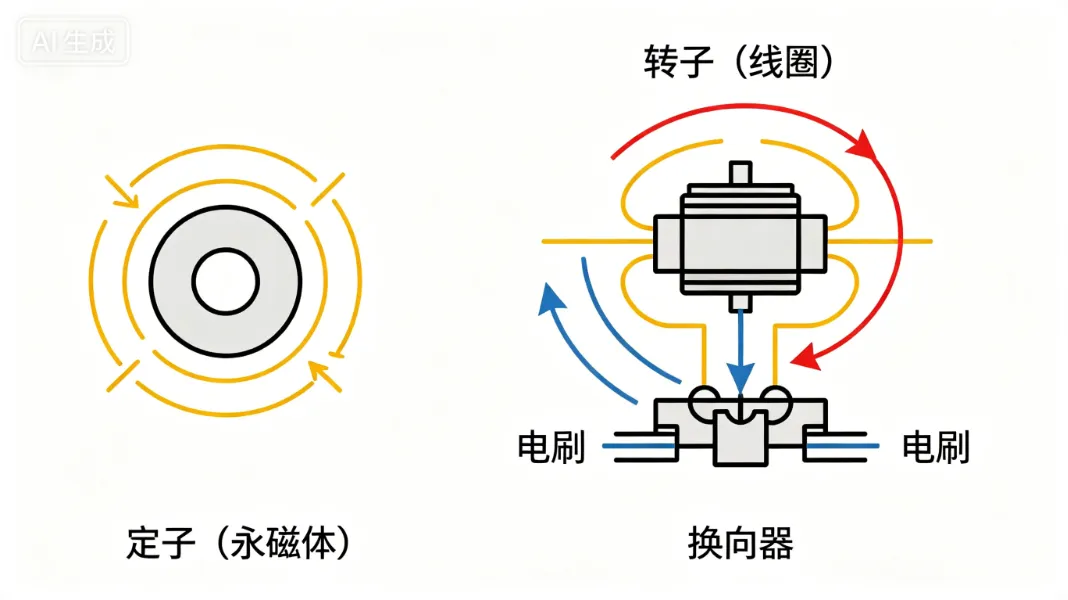

1. 核心结构：定子是两块永磁体（分别为N极和S极），对称安装在两侧；转子由线圈、换向器和电刷组成，线圈绕在铁芯上，换向器和电刷是它的“核心特色”。

2. 工作原理（动态还原）：接通电源后，电流通过电刷传到线圈，线圈瞬间变成电磁铁，拥有自己的N极和S极；此时定子的永磁体和转子的电磁铁产生“同性相斥、异性相吸”的力，带动线圈转动半圈；当线圈转半圈后，换向器会跟着转子一起转动，自动切换线圈的电流方向，让线圈的磁极反转；反转后的线圈又会受到定子磁场的吸引和排斥，继续转动半圈，如此循环往复，电机就会持续转动。

3. 一句话记忆：电刷碰换向器，每转半圈“换一次极性”，保证转子一直朝一个方向转。

4. 特点与应用：优点是便宜、控制简单、启动时力气大；缺点是电刷会磨损，工作时会产生轻微火花，寿命相对较短。除了玩具、电动牙刷、小风扇，老款电动车也常用这种电机。

（二）直流无刷电机（BLDC）：无人机、电动车的“主流之选”

直流无刷电机是直流有刷电机的“升级版”，解决了电刷磨损的问题，现在已经成为无人机、新能源电动车、空调风扇等设备的核心电机，也是目前最热门的电机类型之一。

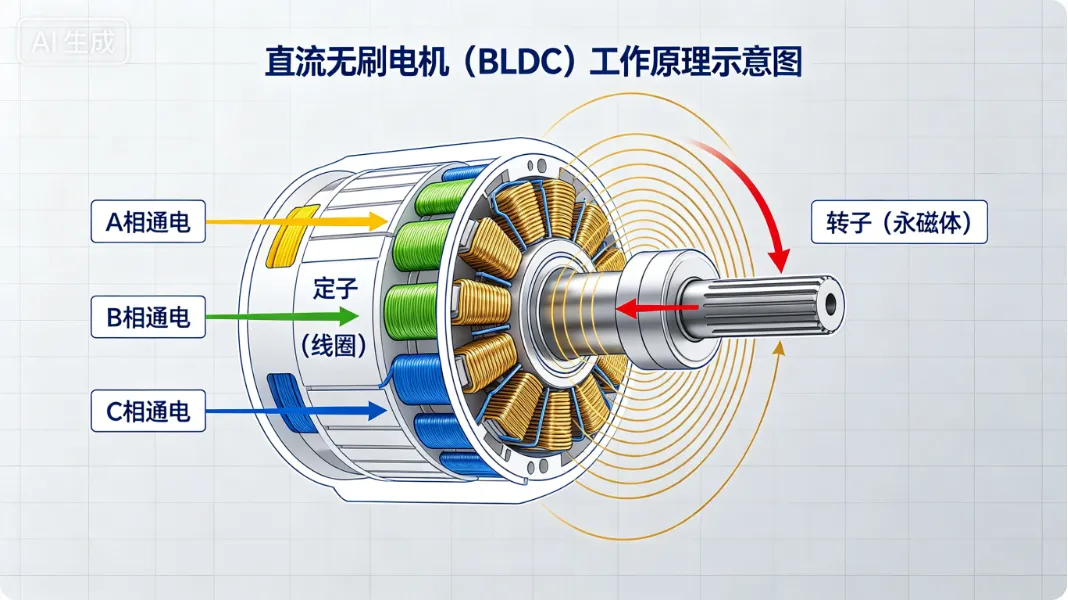

1. 核心结构：和直流有刷电机刚好相反——定子是3组线圈，均匀分布在外壳上；转子是一块永磁体，贴在电机轴上，没有电刷和换向器。

2. 工作原理（动态还原）：电机工作时，控制器会按固定顺序给3组定子线圈通电，通电后的线圈会产生旋转磁场（就像一个看不见的磁铁在匀速转圈）；转子的永磁体会被这个旋转磁场“吸着跑”，跟着旋转磁场一起转动；同时，电机上的传感器会实时检测转子的位置，把信号反馈给控制器，控制器再精准切换线圈的通电顺序（也就是换相），让旋转磁场始终领先转子一点点，持续拉动转子转动，不会出现“脱力”的情况。

3. 一句话记忆：线圈在外、磁铁在内，电子控制器“精准牵着磁铁转”，无电刷、更耐用。

4. 特点与应用：优点是效率高、寿命长、工作时无火花、转速高，而且噪音小；缺点是需要配套的电子控制器，成本比直流有刷电机稍高。主要应用在无人机、新能源电动车、空调室内机风扇、电脑硬盘马达等设备上。

（三）交流异步电机（感应电机）：工业、家电的“霸主”

交流异步电机是目前全球使用最广泛的电机，占所有电机总量的80%以上，工厂里的水泵、风机，家里的空调外机、洗衣机、冰箱，还有商场的传送带，用的几乎都是它。它的特点就是“简单、耐用、便宜”，堪称电机界的“性价比之王”。

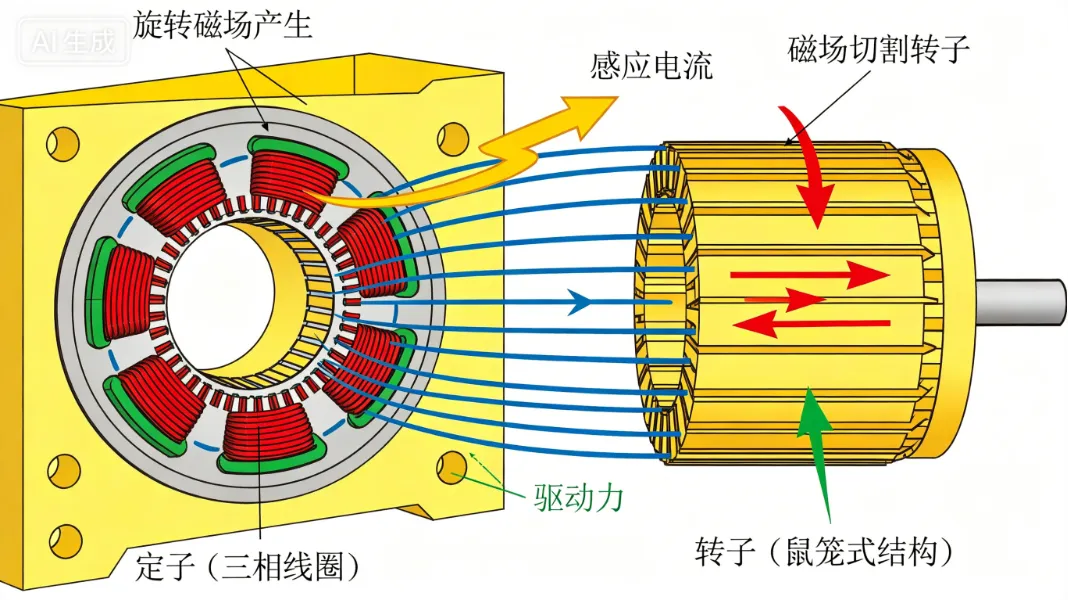

1. 核心结构：定子是3组线圈，通的是三相交流电；转子是“鼠笼式”的铝条或铜条，这些铝条相互短路，形成一个闭合的回路，结构极简，几乎没有易损件。

2. 工作原理（动态还原）：当定子的3组线圈通上三相交流电后，由于三相交流电的相位差是120°，会在定子内部产生一个匀速转动的旋转磁场（就像一个看不见的大磁铁在快速转圈）；这个旋转磁场会切割转子上的铝条，根据电磁感应原理，铝条中会感应出电流；有电流的铝条在旋转磁场中会受到安培力，带动转子跟着旋转磁场转动；但转子的转速永远会比旋转磁场的转速慢一点点（跟不上磁场的速度），所以被称为“异步电机”。

3. 一句话记忆：定子磁场转得快，转子被“拖着走”，永远慢半拍，不用永磁体、全靠感应发电。

4. 特点与应用：优点是结构极简、超级耐用、价格便宜、免维护，而且能承受较大的负载；缺点是调速需要配套变频器，低速时的扭矩一般，不适合需要精准调速的场景。除了工业设备和家电，它还广泛应用在船舶、铁路等大型设备上。

（四）永磁同步电机（PMSM）：新能源车、高端设备的“核心动力”

永磁同步电机是目前效率最高、性能最强的电机之一，核心优势是扭矩大、效率高，主要用于对性能要求极高的设备，比如新能源汽车、工业机器人、高端空调等。

1. 核心结构：定子和交流异步电机一样，是3组线圈；转子则是一块强永磁体（通常用稀土材料制成，磁性极强）。

2. 工作原理（动态还原）：控制器给定子线圈通上交流电，产生旋转磁场；转子的强永磁体会被这个旋转磁场牢牢“吸住”，严格跟着旋转磁场同步转动——转子的转速和旋转磁场的转速完全一样，没有任何“差速”，这也是“同步”的由来；控制器会实时精准控制电流的大小和相位，从而控制电机的扭矩和转速，让电机在不同工况下都能保持高效运转。

3. 一句话记忆：转子是强磁铁，定子磁场“拉着磁铁同步跑”，效率最高、扭矩最强。

4. 特点与应用：优点是效率最高、功率密度大、低速时扭矩极强，而且噪音小、调速精准；缺点是成本高（稀土材料价格昂贵），需要复杂的控制器。主要应用在新能源汽车驱动电机、工业机器人、伺服系统、高端中央空调等设备上。
入门级通俗理解电机原理(附各类电机动态图解析)

（五）步进电机：精准定位的“一把好手”

步进电机和其他电机最大的区别的是“精准定位”——它不是连续转动，而是“一步一步”转动，每一步转动的角度都是固定的，适合需要精确控制位置和角度的场景。

1. 核心结构：定子是多组线圈（通常是8极），均匀分布；转子是带齿的铁芯，有的也会用永磁体，转子的齿和定子的线圈位置一一对应。

2. 工作原理（动态还原）：控制器按固定顺序，逐个给定子的线圈通电；每给一个线圈通电，线圈就会产生磁场，转子的齿会被这个磁场吸到对齐的位置，转动一个固定的角度（常见的是1.8°/步）；每通一次电，转子就走一步，通过控制通电的次数和频率，就能精确控制转子的转动角度和速度；如果不通电，转子会被磁场“锁住”，不会轻易转动（这就是“自锁”功能）。

3. 一句话记忆：通电一次走一格，不转就自锁，精准定位不用传感器。

4. 特点与应用：优点是定位极准、能精确控制角度和位置、低速时扭矩大，而且结构简单、控制方便；缺点是高速运转时性能较弱、效率较低，工作时会有轻微振动。主要应用在3D打印机、监控摄像头云台、打印机走纸机构、小型自动化设备等需要精准定位的场景。

（六）伺服电机：高精度控制的“天花板”

伺服电机并不是一种“独立类型”的电机，本质上是“高性能永磁同步电机＋编码器＋驱动器”的组合，核心优势是“高精度控制”，能实现扭矩、速度、位置的精准调节，是工业自动化、高端设备的“核心部件”。

1. 核心结构：基础是永磁同步电机，再加上两个关键部件——编码器和驱动器。编码器负责实时检测转子的角度和转速，把检测到的信号反馈给驱动器；驱动器根据反馈信号，高速调整定子线圈的电流，从而精准控制电机的运转。

2. 工作原理：和永磁同步电机类似，但多了“实时反馈”的环节——编码器实时把转子的位置、转速信息传给驱动器，驱动器对比“目标位置/速度”和“实际位置/速度”，不断调整电流，让电机的运转始终符合设定要求，精度能达到“丝”级（1丝=0.01毫米）。

3. 一句话记忆：步进电机的精度＋直流无刷电机的高效＋实时反馈，精准到“丝”级。

4. 特点与应用：优点是精度极高、能精准控制扭矩和速度、响应速度快，而且高效耐用；缺点是成本高、结构复杂。主要应用在工业机器人、CNC机床、自动化生产线、高端激光设备等对精度要求极高的场景。

三、一张表分清所有电机：小白快速对比指南

看完上面的拆解，可能还有很多人分不清各类电机的区别，下面这张表，用最通俗的语言总结了6大类电机的核心特点、关键参数和典型应用，一看就懂，方便大家快速对比和记忆：

电机类型	核心特点	有没有电刷？	有没有永磁？	转速/扭矩	典型应用
直流有刷	便宜简单、好控制，电刷易磨损	有	有（定子是永磁体）	中速、中扭矩	玩具、小风扇、电动牙刷
直流无刷	高效长寿、无火花，需控制器	无	有（转子是永磁体）	高速、高扭矩	无人机、电动车、空调风扇
交流异步	极简耐用、超便宜，免维护	无	无（全靠感应）	中速、一般扭矩	水泵、风机、洗衣机、冰箱
永磁同步	效率最高、扭矩强，成本高	无	有（转子是稀土永磁体）	宽速、强扭矩	新能源车、工业机器人
步进	精准定位、自锁，高速较弱	无	可选（转子可永磁/铁芯）	低速、大扭矩	3D打印机、监控云台
伺服	高精度、实时反馈，结构复杂	无	有（转子是永磁体）	宽速、精准扭矩	工业机器人、CNC机床
